تست دور بحرانی

هدف از این آزمایش بررسی ارتعاشات عرضی تیرها و بدست آوردن سرعت بحرانی محورهای دوار است.
هرگاه محوری که مرکز جرم آن در امتداد مراکز یاتاقانهایش منطبق نیست بچرخد، در سرعت های دورانی معین تغییر شکل های بزرگی در محور پدید می آید. این پدیده را چرخش و سرعتی که این پدیده در آن واقع میگردد را سرعت بحرانی میگویند.

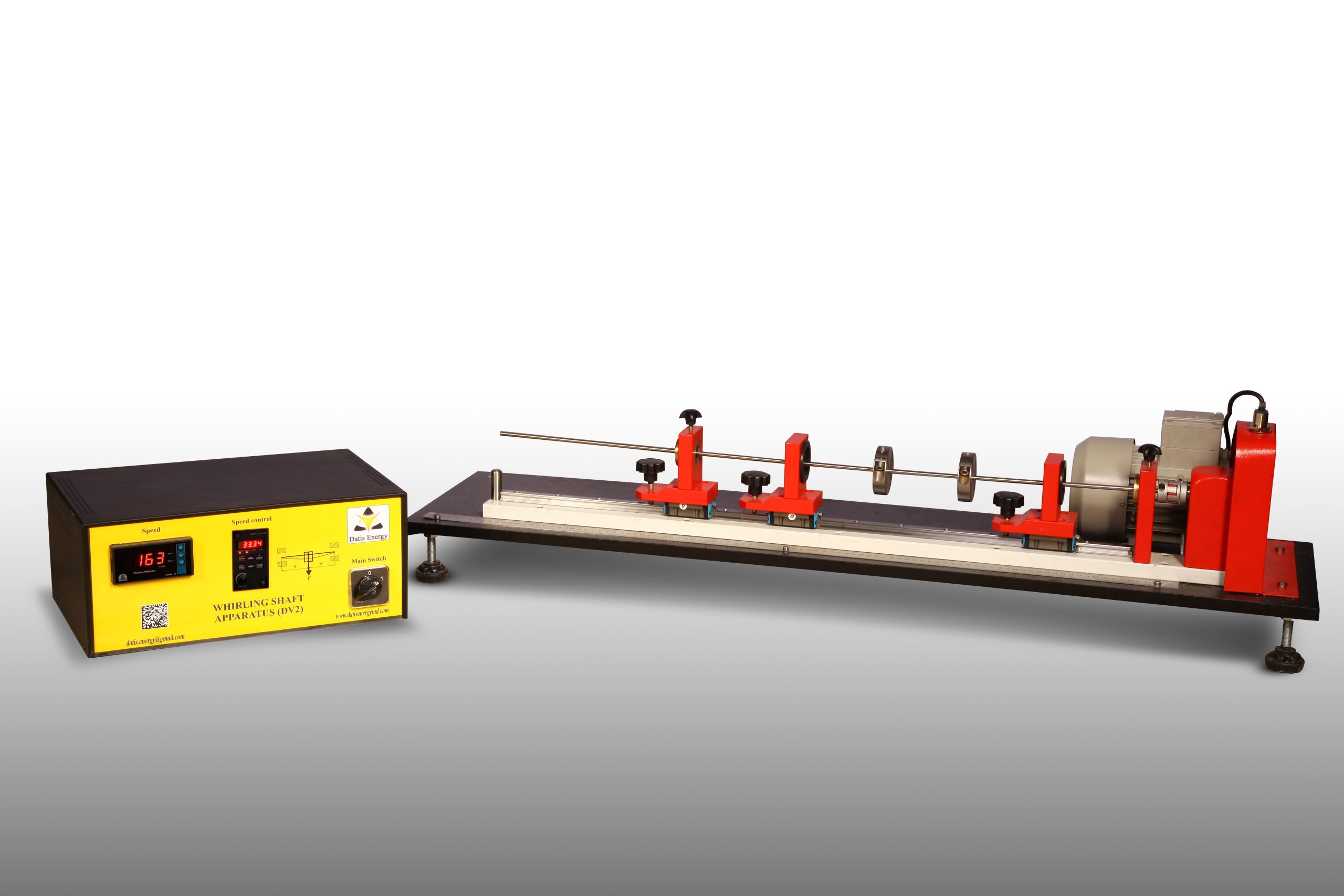

دستگاه آزمایش از یک محور دوار، دو عدد یاتاقان سانترال، دو عدد یاتاقان ثابت و یک موتور سه فاز ۱۰۰۰۰ دور تشکیل شده است. کوپلینگی به قسمت جلوی موتور متصل است که به شفت مورد آزمایش وصل می¬گردد

دسته بندی آزمایشگاه دینامیک ماشین و ارتعاشات

توضیحات

توضیحات

• شفت¬ های با قطر¬های مختلف
• دارای وزنه¬ های استاندارد
• دارای ساختار صلب جهت جلوگیری از ایجاد ارتعاشات ناخواسته در دورهای بالا
• امکان انجام آزمایشات متنوع با بهره¬ گیری از شفت ¬ها و وزنه¬ های متنوع و دورهای متفاوت موتور
• استفاده از پوشش شفاف برای ایمنی بیشترالکتروموتور سه فازAC با قدرت و دور مشخص
• سيستم کنترل دور موتور AC با اینورتر
• اپتوکوپلر آتونیکس کره جهت اندازه¬ گیری دور
• نمایش دیجیتال دور موتور با استفاده از نمایشگر آتونیکس کره
• دارای powerpoint تدریس و دستور کار دانشجو و محاسبات
• استراکچر دستگاه دارای رنگ الکترواستاتیک
