برج خنک کن

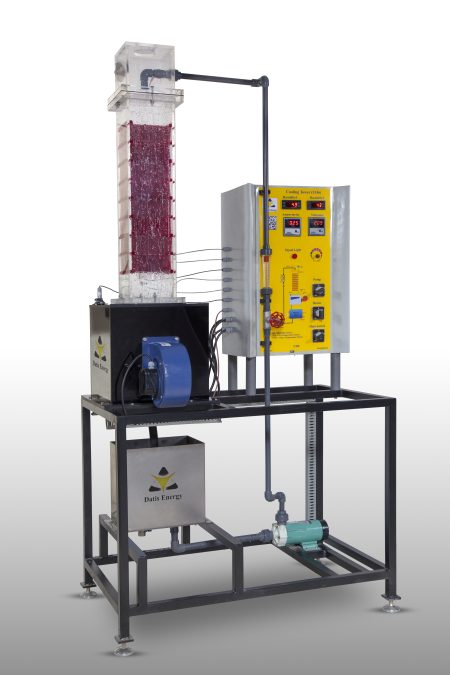

دستگاه برج خنک کن جهت سرد کردن آب توسط هوای اتمسفری می باشد. دستگاه دارای مخزنی است که آب مورد نیاز دستگاه از آن تأمین می شود. با استفاده از یک پمپ، آب از مخزن پمپ شده و با گذشتن از روتامتر که برای تنظیم دبی آب است در قسمت بالای برج به درون برج دوش می شود. هوا توسط یک دمنده که در پایین برج خنک کننده قرار دارد به داخل برج دمیده می شود. هوا با عبور از رطوبت سنج و اندازه گیری دمای مرطوب و خشکاز پایین وارد برج می شود و در مجاورت آب قرار می گیرد و پس از اندازه گیری درجه حرارت خشک و مرطوب از برج خارج می شود. برای اندازه گیری دبی و سرعت هوا در خروجی برج از دستگاه سرعت سنج سیال (آنمومتر) استفاده می شود.
برای سرد کردن آب ابتدا توسط المان حرارتی موجود در مخزن آب دمای آن را به حد لازم می رسانیم و با ورود به برج آن را مجاور هوای محیط کرده تا گرمای خود را از دست بدهد. دماهای نقاط مختلف سیستم از طریق نرم افزار نمایش داده شده و توان هیتر موجود در مخزن آب و رطوبت بالا و پایین برج بصورت دیجیتالی نمایش داده می شوند.
