ضربه قوچ

در اثر بستن دفعي شيري در پايين دست جريان ، كاهشي در شدت جريان بدست مي آيد كه اين امر باعث كاهش ناگهاني انرژي جنبشي سيال مي گردد و در پي آن جرياني غير دائمي در لوله ايجاد مي گردد. اين كاهش انرژي به صورت افزايش فشار در خطوط لوله ظاهر مي گردد كه گاهي براي خط لوله اثرات تخريبي دارد، مثلا در خط لوله هاي بزرگ ممكن است موجب تركيدن لوله يا خسارت رساندن به شير كنترل شود. افزايش فشار در اثر پديده ضربه قوچ به صورت يك سري موج هاي فشاري سينوسي در طول لوله با سرعت صوت حركت مي كند.
يكي از راههاي جلوگيري از افزايش فشار استفاده از تانك فشار گير (Surge Tank) يا مخزن تعادل مي باشد. اين تانكها در انواع گوناگون ساخته مي شوند. اگر فضاي كافي در اطراف شيرهاي توربين وجود داشته باشد از تانك فشار گير با جداره هاي بتني استفاده مي كنند كه حداقل ارتفاع آن مي بايست به اندازه آب پشت سدها باشد.

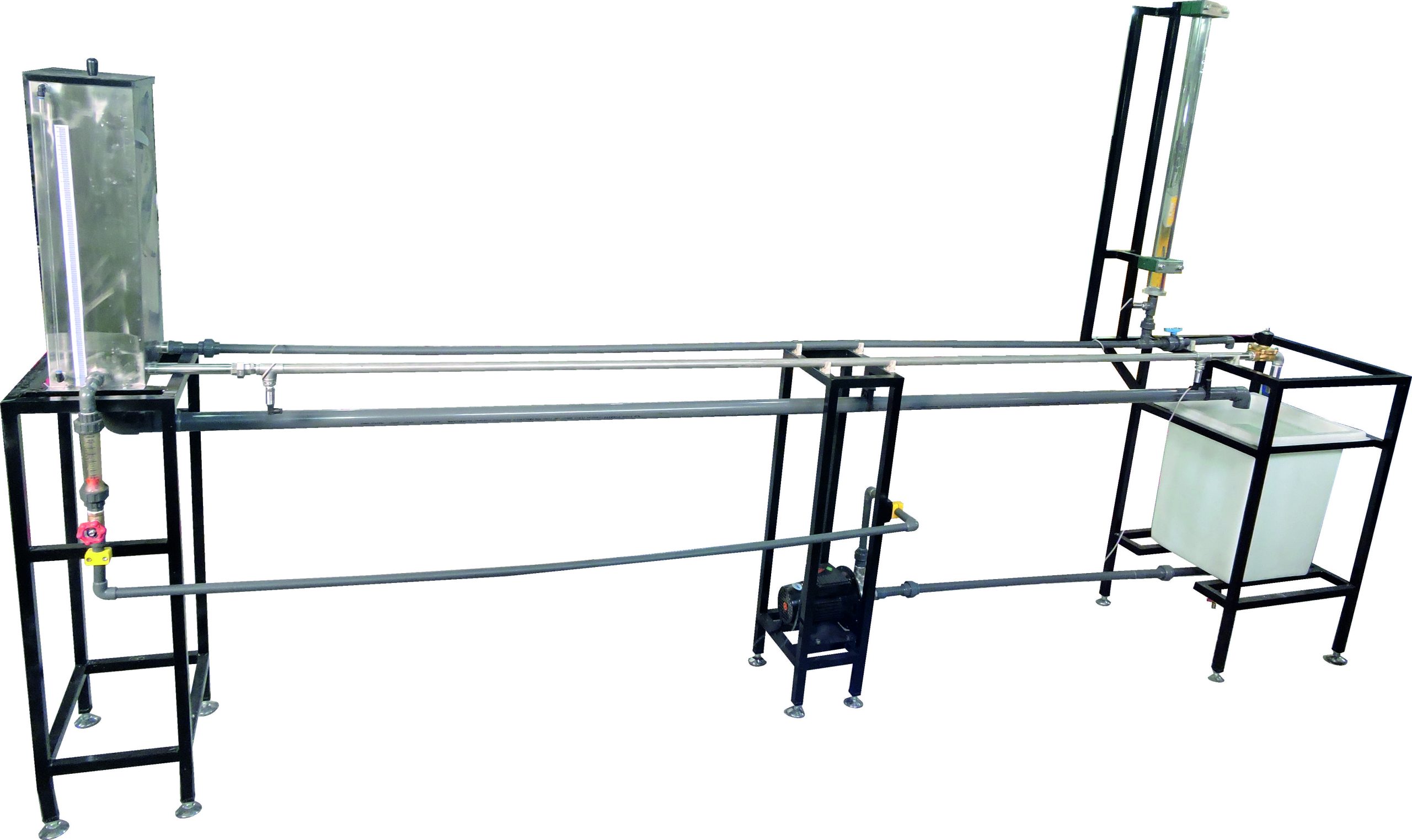

دستگاه ضربه قوچ از مخزن ضربه گیر برای خنثی کردن این پدیده استفاده می کنید و شما میتوانید تغییرات فشار را در این دستگاه با استفاده از نرم افزار و توسط سیتون سیال ببینید.

توضیحات

• پمپ: جهت گردش آب در سیستم
• تانک ضربه گیر: این تانک از جنس پلکسی با حجم ۲ لیتر برای کم کردن اثرات ناشی از ضربه قوچ با تبدیل ضربه به حرکات نوسانی آب در نظر گرفته شده است.
• مخزن ب: مخزن اصلی آب جهت جلوگیری از دور ریختن آب و ایجاد جریان گردشی. ظرفیت این مخزن ۲۸۰ لیتر است.
• روتامتر: دبی کل عبوری از سیستم توسط یک روتامتر اندازه‌گیری می‌شود.
• مخزن ذخیره: ذخیره آب برای انجام آزمایش ضربه قوچ. این مخزن دارای لول گیج می باشد.
• لوله استیل: این لوله برای انجام آزمایش ضربه قوچ می باشد.
• لوله PVC: این لوله برای انجام آزمایش مخزن ضربه گیر می باشد.
• شیر برقی: برای قطع سریع آب.
