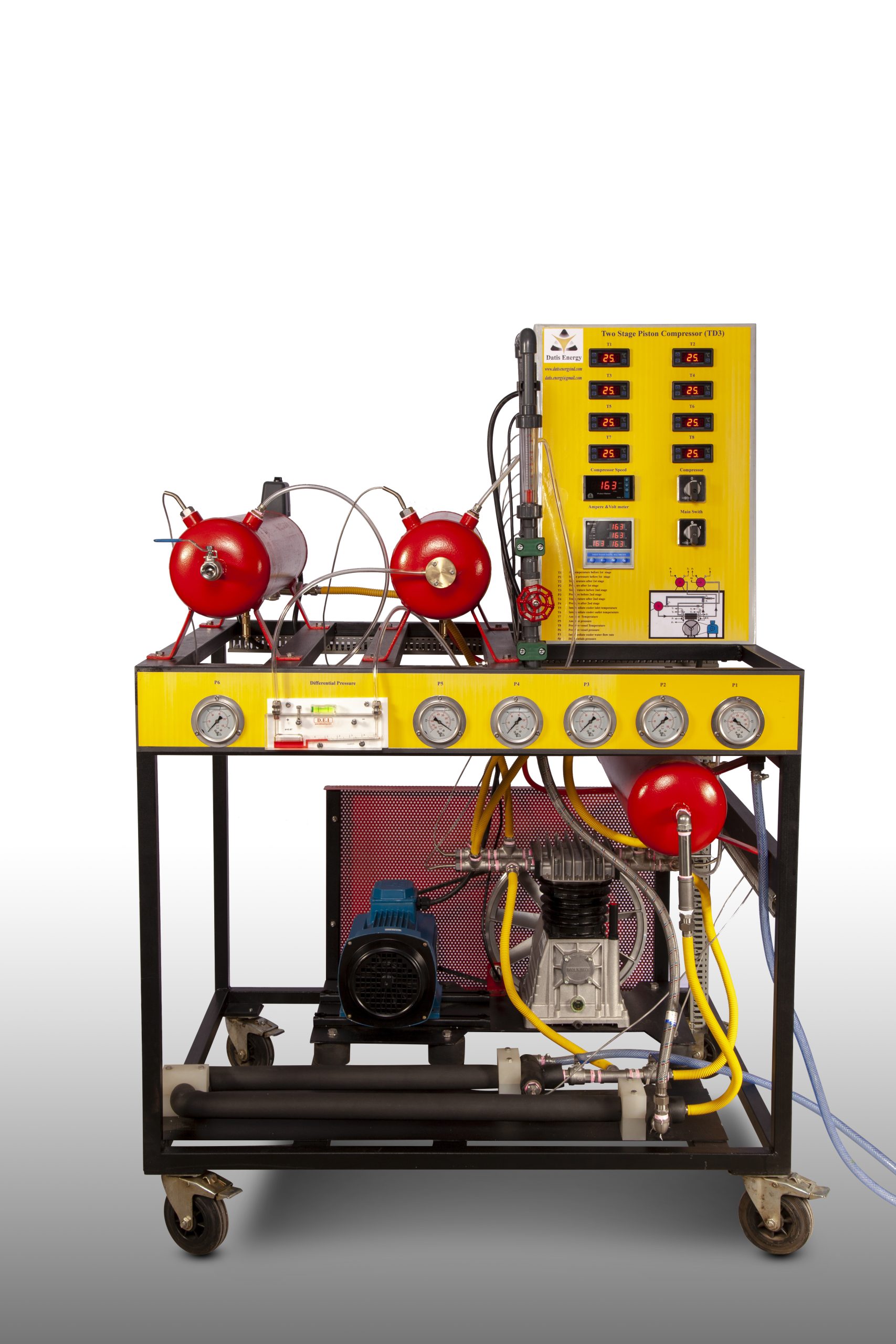

دستگاه تست کمپرسور دو مرحله

هدف از انجام این آزمایش آشنایی با دستگاه کمپرسور دو مرحله¬ای و بررسی نوع فرآیند انجام شده در کمپرسورها و اثر خنک کاری میانی می باشد.
کمپرسورها مانند پمپ¬ها و فن¬ها وسایلی هستند که فشار سیال را افزایش می¬دهند. کار توسط یک منبع خارجی به وسیله یک محور چرخشی روی کمپرسور اعمال می¬شود. بنابراین عبارت کار برای کمپرسورها منفی است زیرا کار روی سیال انجام می¬شود. فرآیند انجام شده در کمپرسورها از نظر تئوری تراکم ایزونتروپیک فرض می¬شود.
هوای محیط از طریق یک نازل ونتوری وارد مخزن ورودی (مخزن سمت راست شکل ) و سپس وارد کمپرسور مرحله اول می¬شود و فشار آن تا فشار میانی بالا می¬رود. بعد از آن وارد خنک کن میانی و مخزن ذخیره شده و آنگاه وارد کمپرسور مرحله دوم می¬شود. در نهایت هوای فشرده وارد مخزن نهایی می¬شود و در این مخزن به مقدار مورد نیاز ذخیره و بقیه آن تخلیه می¬شود.
